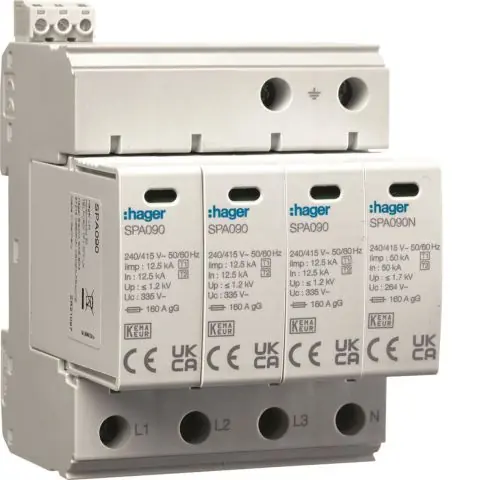

Beskrivning
Kombiöverspänningsskydd för landsbygd & anläggning med åskskydd. Vi rekommenderar som minimikrav att sätta minst ett ”typ 2-skydd” men helst att installera kombiöverspänningsskydden pånätsidan nära servicecentralen. Om kabellängden överskrider tio meter, som till exempel till undercentralen, rekommenderar standarden ytterligare överspänningsskydd ”typ 2” och ”typ 3”.
| Tekniska data | |
| Antal poler | 4 |
|---|---|
| DIN-storlek | 4 modulavstånd |
| Fjärrsignalering | Ja |
| Impulsstötström (10/350) | 12.5 kA |
| Inbyggd reservsäkring | Nej |
| Kapslingsklass (IP) | IP20 |
| Max. kontinuerlig spänning AC | 335 V |
| Max. ledardiameter flexibel (fintrådig) | 25 mm² |
| Max. ledardiameter styv (solid, strängad) | 35 mm² |
| Monteringsmetod | DIN-skena 35 mm |
| Märkspänning AC | 415 V |
| Signalering vid enheten | Optisk |
| Spänningsskyddsnivå | 1.2 kV |
| Spänningsskyddsnivå L-N | 1.2 kV |
| Spänningsskyddsnivå L-PE | 1.7 kV |
| Spänningsskyddsnivå N-PE | 1.7 kV |
| Systemkonfiguration DC | Nej |
| Systemkonfiguration IT | Nej |
| Systemkonfiguration TN | Nej |
| Systemkonfiguration TN-C | Nej |
| Systemkonfiguration TN-C-S | Ja |
| Systemkonfiguration TN-S | Ja |
| Systemkonfiguration TT | Ja |
| Systemkonfiguration övriga | Nej |
| Testklass | Typ 1+2 |
