Beskrivning

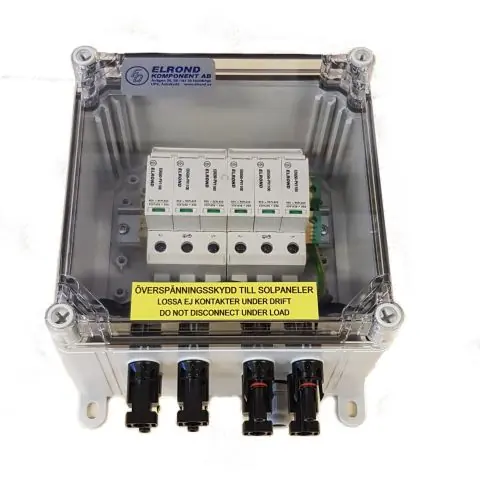

Elrond ÅSKPKT SOL 2 är ett paket med solcellsskydd, kapsling inkl. överspänningsskydd för max 1100VDC med MC4 anslutningar, för 2 strängar. Mått på 240x200x135 mm (med kontakter).
Kompletta kapslingar med solcellsskydd från Elrond
Färdig låda med mellanskydd för solcellsanläggningar. För spänning upp till 1100VDC. Komplett med kapsling, överspänningsskydd, MC4 anslutningar och kablage mellan skydd och MC4 kontakterna. Kablarna är dubbelisolerade för 1.5kV. Överspänningsskydden är av Elronds nya serie som uppfyller alla de senaste gällande IEC- och EN-standarderna bl a EN505039-11.

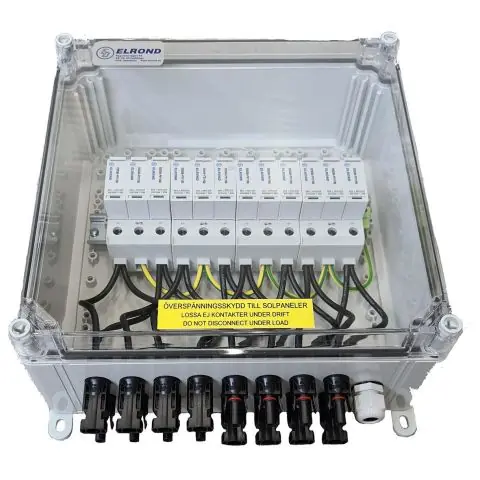

Versioner med plastkapsling är självslocknande och för flera olika antal strängar. UV beständig kapsling.
Uppfyller Svensk solenergis nya riktlinjer (2023) om kontaktdon. Vi bifogar motsvarande kontaktdon (hona/hane) med åskpaketen för att varje anslutning ska kunna ske med samma fabrikat.
- För 2 strängar med MC4-anslutningar
- Överspänningsskydd för solcellsanläggning upp till 1100 V DC
- IP67-klassad självslocknande plastkapsling
- Typ 2-skydd enligt aktuella IEC- och EN-standarder
- Dubbelisolerat kablage för 1,5 kV
- Optisk indikering och fjärrkontakt
| Tekniska data | |
| Antal ledare (utan jordning) | 4 |
|---|---|
| Inbyggd reservsäkring | Nej |
| Kapslingsklass (IP) | IP67 |
| Kortslutningskapacitet (Isccr) | 11 kA |
| Max. kontinuerlig spänning DC | 1100 V |
| Max. ledardiameter flexibel (fintrådig) | 35 mm² |
| Max. ledardiameter styv (solid, strängad) | 35 mm² |
| Max. PV-spänning | 1100 V |
| Max. urladdningsström (8/20) | 40 kA |
| Med fjärrkontakt | Ja |
| Monteringsmetod | Övrigt |
| Märkspänning DC | 1100 V |
| Nominell urladdningsstötström (8/20) | 20 kA |
| Signalering vid enheten | Optisk |
| Spänningsskyddsnivå | 3.8 kV |
| Systemkonfiguration DC | Ja |
| Systemkonfiguration övriga | Ja |
| Testklass typ 2 | Ja |
